Питейната вода е основна необходимост на всяко живо същество. Основните фактори, от които зависи как питейната вода ще стигне до нас, са както транспортът ѝ в мрежата за питейна вода, така и отличното ѝ качество. Понастоящем качеството на питейната вода се дефинира чрез лабораторни проби, които трябва да се извършват съгласно властите / закона (разпоредбите за питейната вода) от ВиК дружествата на определени интервали. Постоянното регулиране на питейната вода има за цел подобрения в качеството ѝ. Основна тенденция е да се намали редовното вземане на проби като се премине към адаптиране на планирането на вземане на проби, основано на оценка на риска.

От една страна, този подход е скъп, тъй като в големи части от мрежата за питейна вода трябва да се вземат проби, да се транспортират и анализират ежеседмично до месечно, а от друга страна, поради бавната им динамика и фактът, че проблеми, свързани със замърсяване често могат да не бъдат навременно открити.

За да не зависят от предписаната честота на измерванията и да увеличат прозрачността, много доставчици на вода по света инсталират онлайн сензори, които предават данните от измерванията в реално време, така че да се отговори на въпроси, свързани с качеството на водата в тяхната мрежа за разпределение на питейна вода.

Фигура 1. Мрежа от системи pipe::scan

Критерии за използване на сензори в мрежата за питейна вода

Онлайн сензорите, които се използват в мрежата за питейна вода, трябва непрекъснато да наблюдават и предоставят количествени измервания с висока разделителна способност и валидиране за оценка на качеството на водата. Условията на околната среда в тръбопроводите не са много добри. Следователно изискванията за клас на защита от IP67 и критерии за сертифициране на питейна вода за материали, които са в контакт с вода, трябва да бъдат изпълнени. Ако се предполага, че сензорите извършват измервания в тръба под налягане, такива системи трябва да бъдат много здрави, за да могат да осигуряват добри резултати, независимо от колебанията на налягането. Задължителни за всяко онлайн измерване са не само здравите сензори, но и предаването на данни в реално време в база данни / SCADA система, за да може да реагира на аларми и промени в измерените данни.

The pipe::scan

„Pipe::scan“ e сензорна система за наблюдение на качеството на питейната вода в тръби под налягане. В една система се измерват до 10 параметъра: органични параметри (TOC, DOC, UV254 / UVT), мътност, цвят, хлор, pH / Redox, проводимост, температура и налягане. Монтажът се извършва върху тръбата под налягане с помощта на Hawle (DN100 - DN 600). Чрез „сламка” водата от напорната тръба се изтласква в поточната клетка „pipe :: scan”. Нано помпата гарантира, че водата се изпомпва през поточната клетка и обратно в тръбата без загуба на вода, вижте Фигура 2. Функционален принцип.

Фигура 2. Функционален принцип на “Pipe::scan”

Сензорите в "pipe :: scan" са добре познати, надеждни "S::can" сензори, които са на пазара от много години: "i :: scan" - оптичен миниатюрен спектрофотометър с LED технология и автоматично почистване с четки за измерване на органични вещества (TOC, DOC, UV254, UVT), мътност и цвят, "chlori::lyser" - устойчив на налягане амперометричен сензор за откриване на свободен хлор, "pH::lyser" - много здрав pH сензор  с полимерен референтен електрод, "condu::lyser" - 4-електроден сензор за проводимост с интегриран температурен сензор, подходящ за промишлена употреба, и миниатюрен сензор за налягане. Всички тези сензори се нуждаят от изключително ниска поддръжка и се използват от няколко години в приложения за питейна вода по целия свят. Филтърът във входа гарантира, че няма големи частици да проникнат в поточната клетка, а вентилационният клапан осигурява безвъздушна среда за измерване вътре в клетката. Данните за качеството на водата могат да се изпращат до всяка централна база данни чрез почти всеки протокол, използвайки S::can terminal “con :: cube”.

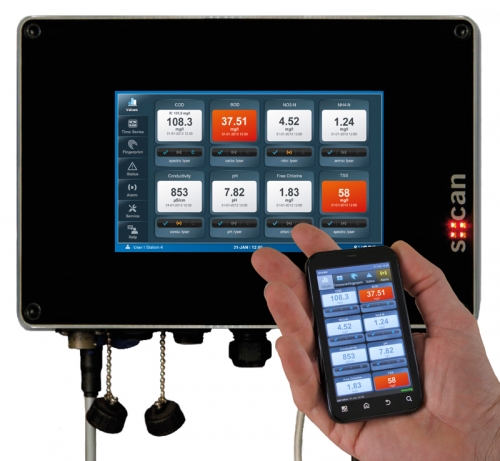

Фигура 3. Con::cube терминал

 Примери за приложение

Многобройните "pipe :: scan" са идеалното решение за наблюдение на питейната вода в мрежата за питейна вода на всяка достъпна точка. Някои от тези системи вече са инсталирани в разпределителните мрежи на големите европейски градове за дълъг период от време. От данните може да се види колко добре се извършва непрекъснато измерване на няколко параметъра с висока разделителна способност и без отклонение при колебливи условия на налягане в продължение на много месеци, вижте Фигура 4. В детайли можете да видите дневни и нощни колебания на налягането във водната мрежа между 3 и 4 бара. Отличителните промени в проводимостта показват различни водоизточници, в този случай например подземни или обработени повърхностни води. Освен това с "pipe :: scan" органичните параметри като TOC, DOC или UV254 могат да бъдат измервани много точно. Тези параметри са от съществено значение за определяне на случаите на замърсяване в питейната вода и за откриване на смесване на вода от различни източници, вижте фигура 5.

Фигура 4: Дългосрочно измерване без отклонение в мрежата за разпределение на питейна вода на голям европейски град и резултати с висока разделителна способност, показващи колебания на налягането и промени в проводимостта

Фигура 5: Откриване на събитие чрез органичния параметър TOC

В мрежата за питейна вода на друг град може да се види, че въпреки че концентрациите на някои параметри се променят непрекъснато (Фигура 6), не са достигнати граници за аларма. Докато с помощта на изключително стабилното и точно измерване на pipe::scan, вижте Фигура 7, можете да видите в детайли, че има силен спад на свободния хлор за няколко часа и по този начин не е извършена адекватна дезинфекция .

Фигура 6: Тримесечни онлайн данни без аларма

 Фигура 7: Подробности за стабилни и точни онлайн данни: без хлорна дезинфекция в продължение на часове

Заключение

В момента "pipe :: scan" е единствената сензорна система на пазара със следните уникални характеристики:

• Точно измерване в перфектно съответствие със стандартизирани лабораторни референции
• До 10 параметъра в една система
• Непрекъснато наблюдение на органични вещества (TOC, DOC, UV254, UVT), мътност, цвят, pH / Redox, EC, налягане и температура
• Напълно независим от потока, дори работи при стагнация в мрежата за питейна вода
• „Гореща поддръжка“ под налягане: Без прекъсване на потока / налягането и индивидуално, възможно за всеки сензор
• Пълномащабно откриване на събития с аларми в реално време
• 6-месечен интервал на поддръжка: Ефективна, надеждна, самостоятелна работа с минимална поддръжка

Фигура 8: Pipe::scan е сензорна система за наблюдение на качеството на питейната вода в тръби под налягане

Иновативният подход за измерване на качеството на водата директно в мрежата за питейна вода с онлайн сензори предоставя много ценна и изчерпателна информация. Например когато се счупи тръба или възникнат проблеми в дозиращите станции за хлор, тези събития могат да доведат до рискове за питейната вода . Безопасността на питейната вода е от голямо значение в световен мащаб и чрез предоставянето на изключително точна и стабилна сензорна технология, с pipe :: scan това вече не е тема на бъдещето, а реалност.

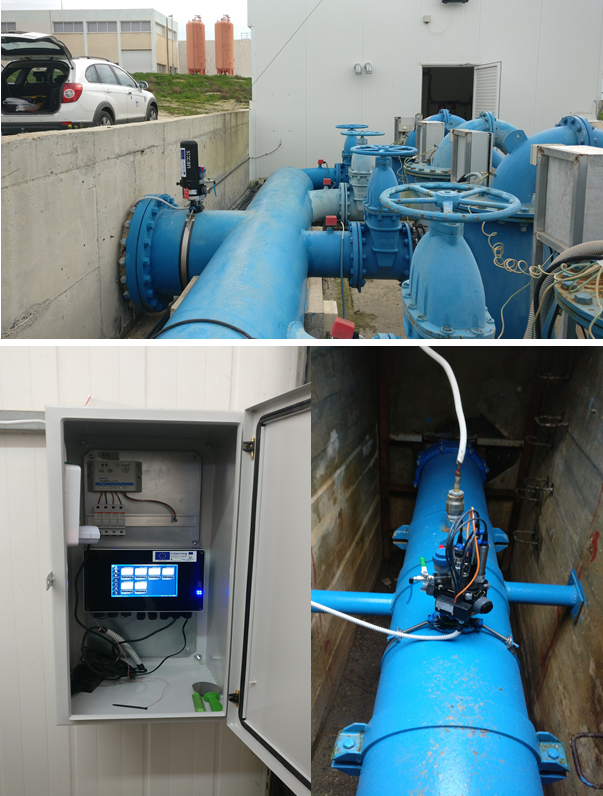

Представяме Ви различни снимки от проекти, които сме реализирали на различни места из Балканския полуостров, свързани със системата „pipe::scan“.

Изпратете Вашето запитване директно, ако желаете да получите повече информация за системата.
